Fire Alarm System
in Electrical Engineering
Created by
Dr. Ashraf Ramadan
About this course
أنظمـة إنـذار وكشـف الحـريق FIRE ALARM AND DETECTION SYSTEMS
ان الكشف المبكر عن الحرائق يعتبر من اهم و اكثر الامور التي تشغل بال المهندسين و مصممي و مطوري المباني و السلطات الامنية. لما تشكله الحرائق من اخطار كبيرة ووفيات عالية بين من يقع فريسة هذه الحرائق و خاصة ساكني البيتايات العالية او المناطق العشوائية.
وهذا الموضوع يشرح مختلف اقسام أنظمة الكشف والإنذار عن الحريق.
يمكننا القول ان أنظمة الكشف والإنذار عن الحريق تنقسم إلى الأنواع الرئيسية التالية:
- الأنظمة التقليدية Conventional Type
وهى أنظمه يتم توصيل كل مجموعه من أجهزة الكواشف بدائرة كهربائية واحده لمراقبة منطقة إنذار في مبنى بحيث يعطى أي كاشف أو جهاز بالمجموعة إشارة للوحة الإنذار الرئيسية بوجود حريق في منطقة الإنذار ككل بدون تحديد لرقم أو عنوان الكاشف.
- الأنظمة المعنونة Addressable systems
في هذه الحالة يكون لكل كاشف رقم محدد وعنوان محدد يظهر في لوحة الإنذار ، ومن مميزات هذا النظام أنه يمكن التحكم في كل كاشف على حده ويمكن عزله عن طريق البرنامج وتشغيل باقي الدائرة لحين الإصلاح.
- أنظمة المقارنة التحليلية Analog Systems
في هذا النظام يتم تبادل الإشارات بين لوحة التحكم والكواشف لبيان درجات تغير الحالة في المنطقة المحمية ويقوم البرنامج بتحليل هذه البيانات بصفه مستمرة لتحديد ما إذا كان الوضع طبيعي أم أن هناك أمر غير عادى وهذا النظام يعتمد على الكواشف المعنونة.
وتنقسم كواشف الحريق إلى ما يلي :
- كواشف حرارة
- كواشف دخان
- كواشف لهب
- كواشف مزدوجة ( تجمع بين وظيفتين )

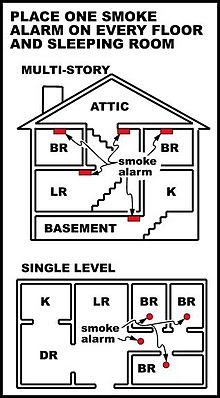

من المعروف أن كل جهة مصنعه تقوم بتحديد المسافات البينية للكواشف ( طبقاً لنوع الكاشف ) ولكن هناك بعض العوامل التي يجب مراعاتها عند التركيب مثل :
تركب الكواشف بحيث تكون بعيده عن أقرب حائط بمسافة لا تقل عن 10 سم.
كواشف الحرارة للأسقف المرتفعة يتم تركيبها بحد أقصى ارتفاع 7 متر في الأجواء متوسطة درجة الحرارة ، وحد أقصى 9 متر في الأجواء المرتفعة الحرارة.
في حالة وجود قواطيع تقسم المكان إلى فراغات صغيره ، وإذا كانت المسافة بين نهاية القاطع والسقف أقل من 45 سم فيتم التعامل مع كل فراغ كوحدة منفصلة.
بالنسبة للأسقف الأفقية فإن أقصى مسافة بينيه للكواشف متعارف عليها هي 9 متر.
أجهزة الإنذار الصوتية يجب أن تصدر شدة صوت أعلى بمقدار 15 ديسيبل عن مستوى الضوضاء في المنطقة المركبة بها.
مستوى شدة الصوت لا يقل عن 75 ديسيبل على بعد 3 متر من جهاز الإنذار.
أما النوع الثالث فهو الفيتو سيل :-
وهو يستخدم في المباني التي يكون أسقفها عاليه بالمعنى يكون السقف ارتفاعه فوق 10متر والفيتو سيل عبارة عن جهازين بينهم شعاع وعندما يقطع الدخان هذا الشعاع يعطى ألارم مع العلم أن هذه الاجهزه يتم تركيبها على حوائط الغرفة .
كما يجب ان تكون الكوابل المستعملة لهذا النظام مقاومة للحرارة و للنار FP200 لانه لابد ان تقوم هذه الكوابل و الاسلاك بارسال اشارات الانذار للوحة التحكم و الا لا فائدة لنظام الانذار بدون هذه الكوابل
أ- الغرض من أنظمة إنذار وكشف الحريق
الغرض الرئيسي من هذه الأنظمة هو كشف الحريق ثم التنبيه و التحذير بإشارات سمعية ومرئية الأفراد الموجودين في المكان و مراكز الإطفاء أن هناك حريق في مراحله المبكرة.
ويعتبر الإنسان أعظم كاشف حريق على وجه الأرض لما حباه الله من الحواس المختلفة كالسمع – الشم – الرؤية بالإضافة إلى العقل. إلا أن الإنسان في حركة دائمة وقد لا يتصادف وجوده في مكان الحريق أو يكون مريضاً أو نائماً أو في حالة عقلية لا تسمح له بكشف الحريق.
هذا وقد اتفق على أن الإشارة السمعية (الانذار) لكاشف الحريق يجب أن تكون أعلى من مستوى الصوت السائد بالمنطقة بمقدار (15) ديسيبل حتى يكون صوت الانذار مسموعا بصورة واضحة لكل انحاء المكان الموجود به لانذار الجميع.
ب- مراحل الحريق:
معظم الحرائق بمراحل أربعة متميزة هي:
- المرحلة الابتدائية PRELMINARY STAGE
- المرحلة الدخانية SMOKING STAGE
- مرحلة اللهب FLAME STAGE
- مرحلة الحرارة HEAT STAGE
§ المرحلة الابتدائية:
تخلو هذه المرحلة من مشاهدة الدخان أو اللهب حتى الإحساس بالحرارة ولكن ما يحدث في هذه المرحلة هو توليد كمية من جسيمات الاحتراق نتيجة عمليه التحليل الكيميائي ، وهى أجسام لها حجم ووزن ولكن يصعب رؤيتها بالعين المجردة لصغر حجمها المتناهي وقد تنمو سريعاً هذه المرحلة أو ببطيء خلال فترة زمنية قد لا تتعدى دقائق معدودة وتستجيب كواشف التأيين لهذه المرحلة.
§ المرحلة الدخانية:
مع استمرار تطور الحريق تتزايد كمية جسيمات الاحتراق إلى الحد الذي يمكن فيه رؤيتها بالعين المجردة وهو ما يطلق عليه في هذه الحالة (الدخان) ولكن حتى هذه المرحلة لا يلاحظ أي لهب أو حرارة ، وتستجيب الكواشف الكهروضوئية لهذه المرحلة.
§ مرحلة اللهب:
مع تطور ونمو الحريق أكثر وأكثر يصل إلى نقطة الاشتعال وظهور اللهب وفى هذه المرحلة يتزايد تصاعد الأدخنة والإحساس بالحرارة ، وتستجيب الكواشف تحت الحمراء لهذه المرحلة.
§ مرحلة الحرارة:
في هذه المرحلة تتكون كمية كبيرة من الحرارة واللهب والدخان والغازات السامة وتتميز هذه المرحلة بتطورها السريع جداً والذي لا يستغرق أكثر من ثوان معدودة علاوة على أن انتقال مرحلة اللهب وتحولها إلى مرحلة حرارة يتم عادة بسرعة كبيرة ، وتستجيب كواشف الحرارة لهذه المرحلة.
ج-أنظمة الإنذار:
تقوم أنظمة الإنذار بالكشف والتحكم في الحريق وتنقسم إلى نظامين:
1- النظام العادي System Conventional:
هو النظام الذي يعتمد على أن مجموعة الكواشف المتصلة ببعضها على منطقة معينة تعطى إنذار على هذه المنطقة التي من خلالها يتحرك رجل الأمن في هذه المنطقة ويكتشف مكان الحريق.
2- نظام معنون Addressable System:
هو النظام الذي يعتمد على أن مجموعة الكواشف المتصلة ببعضها في المنطقة تأخذ أرقام وأسماء الأماكن التي يوجد بها الكاشف بحيث أنه عندما يظهر حريق على لوحة التحكم يظهر بيان رقم الكاشف واسم المنطقة وساعة حدوث الحريق وعلى ذلك يعتمد هذان النظامان على:

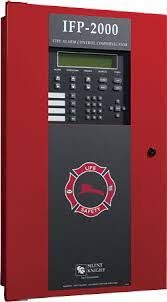

(1) لوحة التحكم:
أ- تقوم بالتحكم في النظام وتغذيته بالجهود اللازمة ومراقبة عمله حيث يصل إليها الإنذار من الكاشفات وتقوم بتشغيل الأجراس والسراين ولمبات البيان.
ب- تعطى إنذار صوتي وضوئي عند حدوث الحريق مع تحديد منطقة حدوثه.
ج- تعمل بالتيار الكهربائي للمدينة (220 فولت 50 هرتز) ومردودة ببطاريات احتياطية تعمل آليا في حالة انقطاع التيار الكهربائي وبها جهاز شحن يقوم بشحن البطاريات عند عوده التيار.
د- مزودة بإمكانية الاختبار الذاتي وتقوم بإعطاء إشارة إنذار صوتي في حالة حدوث عطل في اللوحة أو في أي جزء من مكونات النظام أو في حالة انقطاع التيار الكهربائي أو فصل البطاريات.
ه- مزودة بمفتاح لإعطاء إنذار عام لإخلاء الموقع.
و- مزودة بمجموعة لواقط "ربلهيات" وذلك لإيقاف أجهزة التكييف وفصل التيار الكهربائي
(2) كواشف نواتج الاحتراق:
تشمل كواشف نواتج الاحتراق مجموعة الأجهزة التي يطلق عليها بكواشف الحريق Fire Detection وقد تم تصميم نظام تشغيل هذه الكواشف لكي تعمل عند قيامها بكشف أحد النواتج الرئيسية الأربعة للاحتراق وهى:
أ – كواشف الغازات المتأينة (نواتج الاحتراق غير المرئية) Ionized Gases Detectors (Invisible Products Of Combustion)
